Силовая вставка для установки лебёдки в штатный бампер TLC 105

Для автомобилей Land Cruiser 105 была разработана специальная версия силовой вставки для установки электролебёдки в штатную схему крепления бампера.

Вставка силовая в комплекте с усилительными кронштейнами рамы (без метиза) 1шт 27000руб.
кронштейн концевой( ус) 1шт 3000 руб.
рамка клюза дистанционная 10мм 1шт 800 руб.

20161116_122248

Конструктивно вставки ТЛК 100 и ТЛК 105 идентичны, т.к.  кузова и бамперы у этих моделей в лобовой части одинаковые. Различие лишь в том, что рама ТЛК105 по форме повторяет раму ТЛК 80 и рассчитана на мостовую схему передней подвески. Лонжероны рамы при этом расположены уже, чем на ТЛК 105, передняя подвеска которой независимая, на поперечных рычагах, а редуктор переднего моста закреплён на траверсе между лонжеронами.

В штатном усилителе бампера предусмотрены по 4 крепёжных отверстия под  2 варианта крепления: на ТЛК 100 за внешние 2 отверстия и на ТЛК 105 за внутренние.

20160910_154425

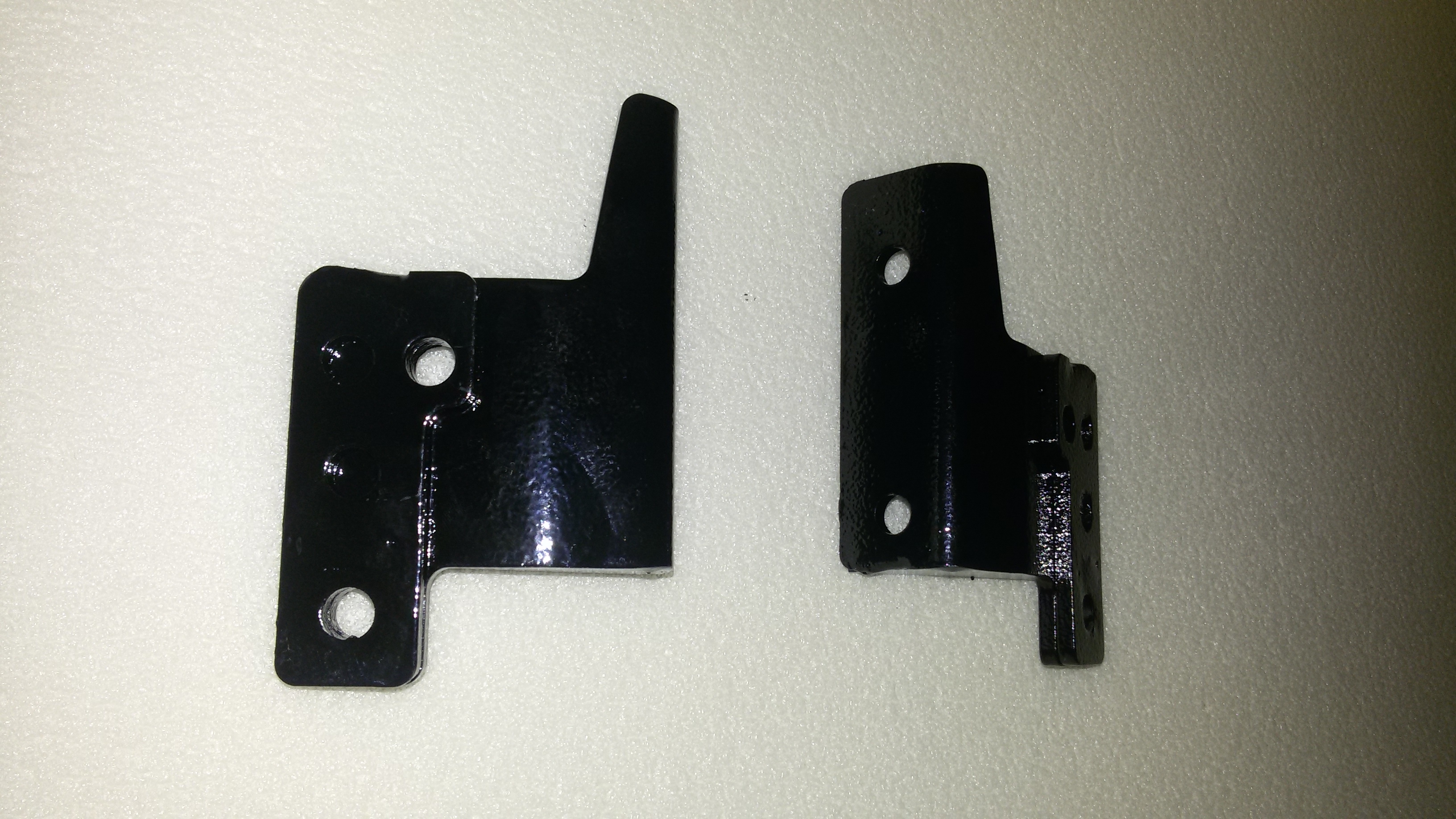

Для установки силовой вставки ТЛК 105 используются все 4 отверстия с каждой стороны, что обеспечивает её более надёжное крепление к лонжеронам рамы. В схеме используются 2 штатных точки крепления и 2 усилительных кронштейна, выполненных из 5мм стали, которые используют все возможные точки крепления на лонжероне рамы в перпендикулярных плоскостях.

20161116_120445

s1

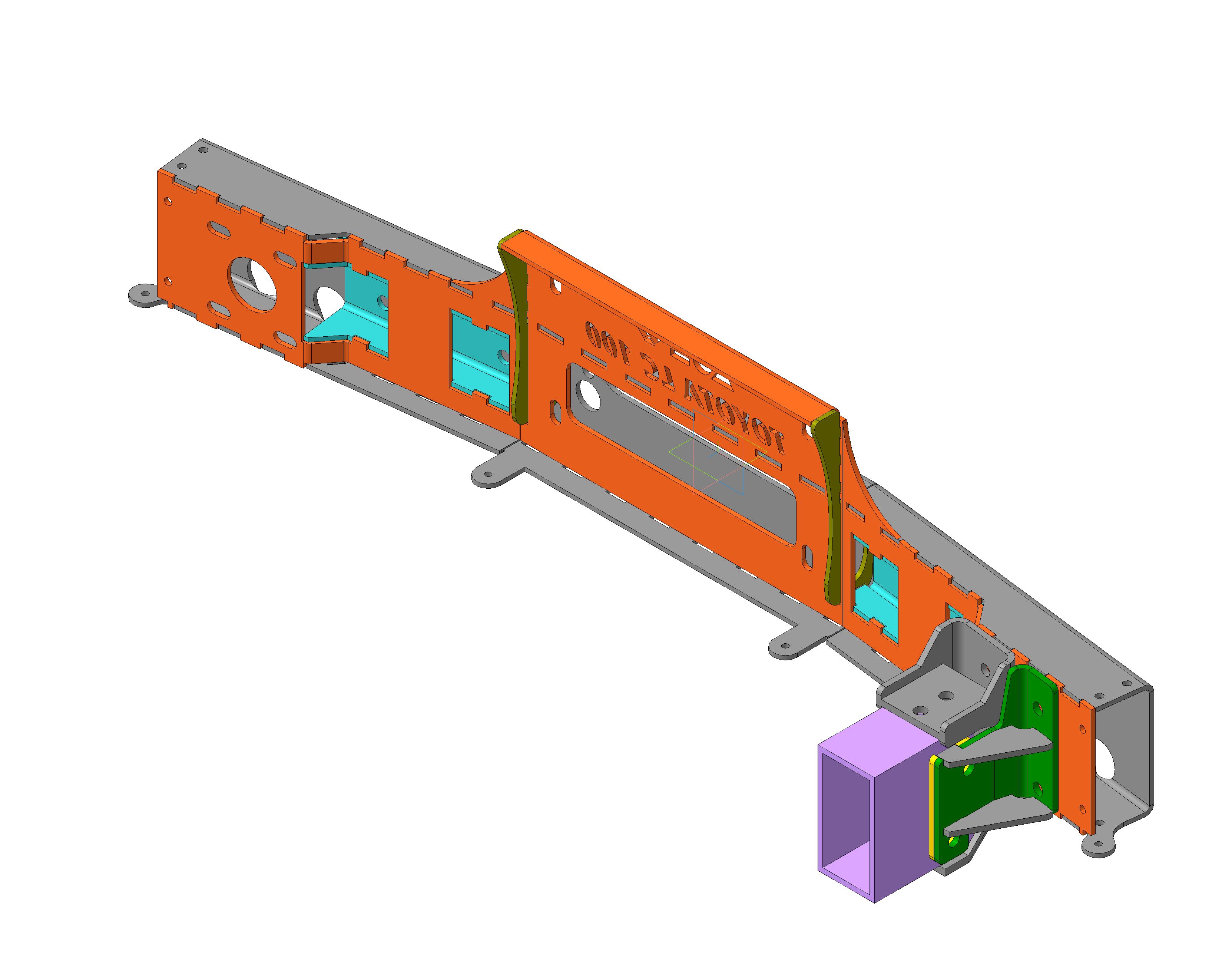

Схема принципиально повторяет вариант крепления на ТЛК 100, с той лишь разницей, что усилительные кронштейны разработаны для установки на внешнюю плоскость лонжеронов, а не на внутреннюю, сообразно различию в размерах рамы.

sborka-1

Установка лебёдки и её подключение проводится аналогично версии для ТЛК 100 и не требует никаких специальных навыков.

Внимание!

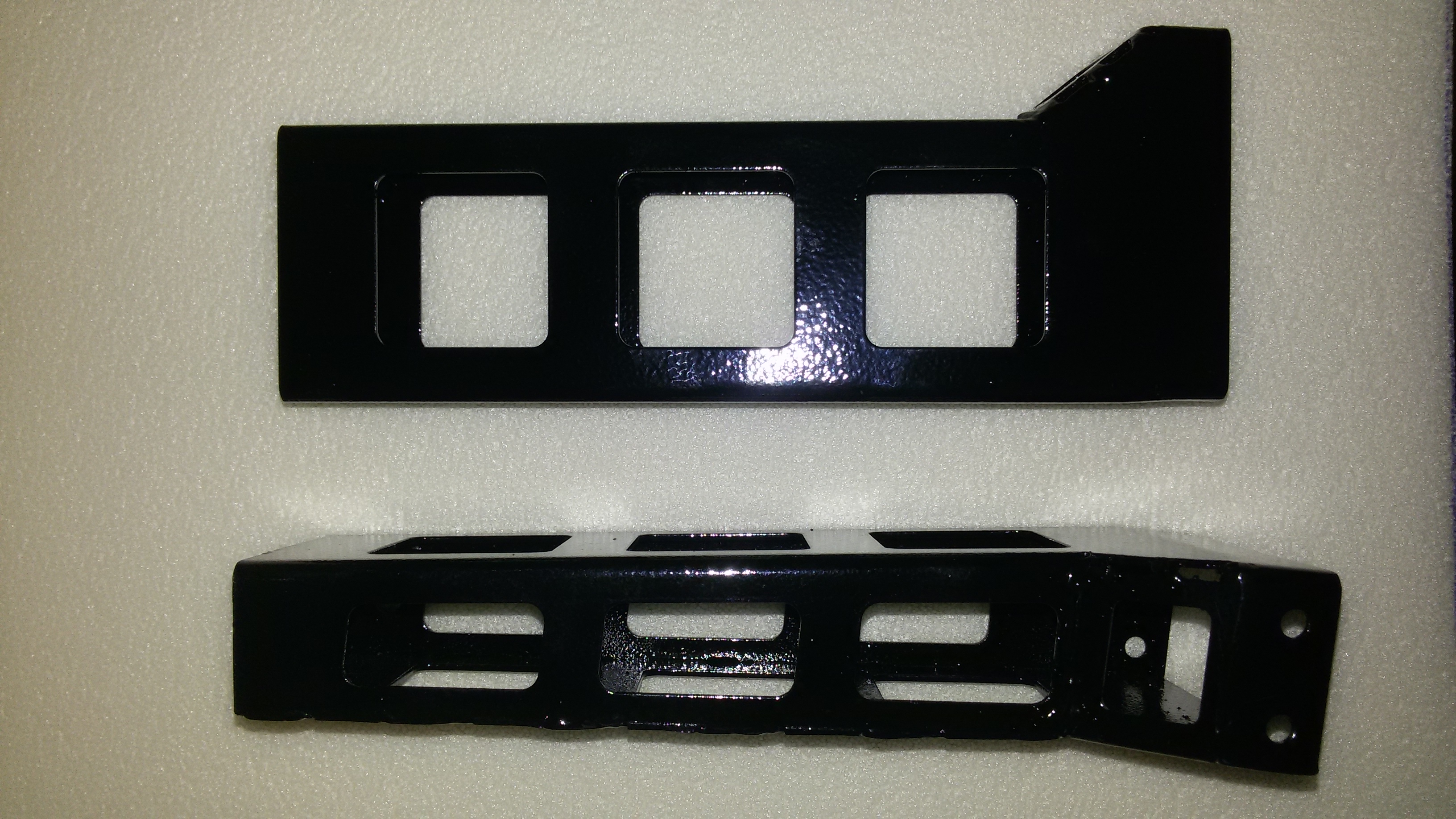

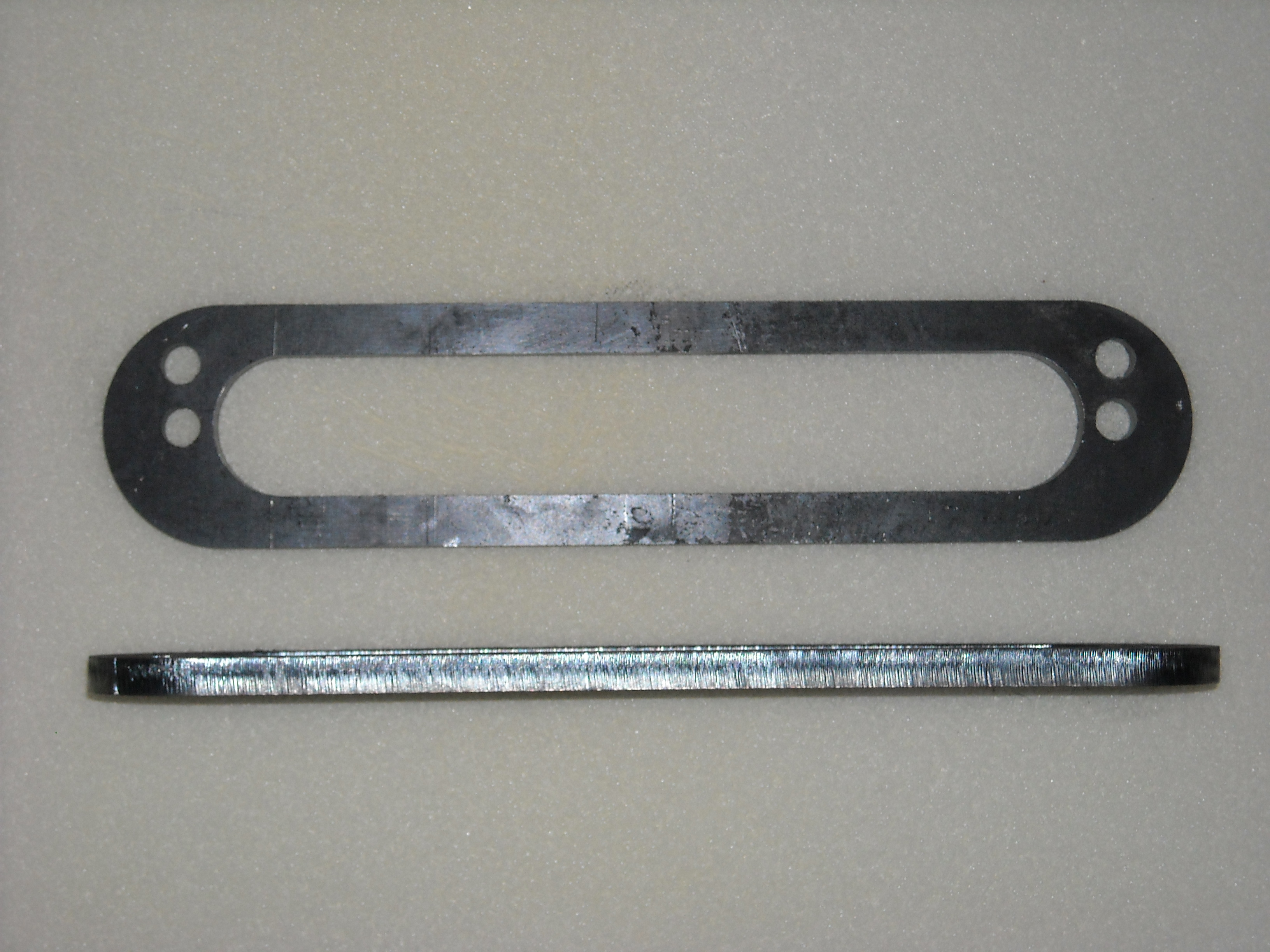

«Усы» ( концевые кронштейны вставки), а так же  дистанционные рамки клюза  в комплект не входят и поставляются опционально в любом количестве.

20161116_120148dscn5459
